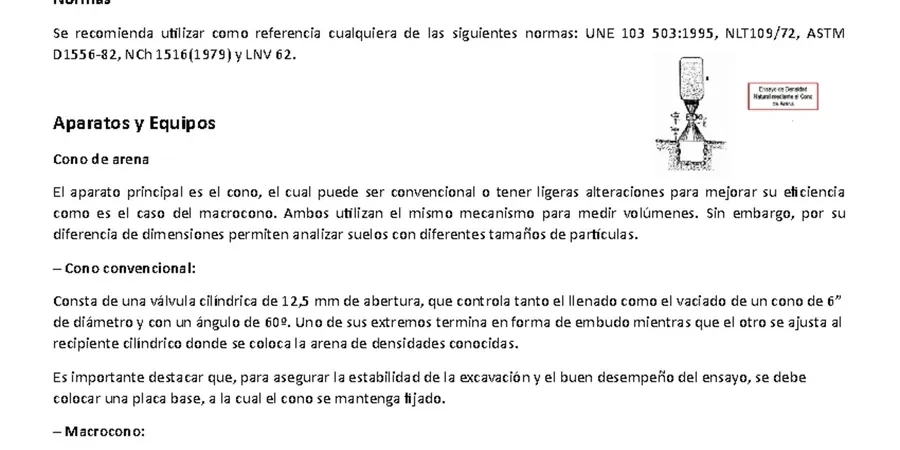

Ein Klassiker, den wir in Kerpen immer wieder sehen: Der Erdplaner gibt den Verdichtungsgrad vor, die Walzen fahren ihre Bahnen, und alle denken, der Boden sei tragfähig. Doch ohne eine korrekte Proctor-Versuche als Referenz und eine anschließende Felddichtebestimmung mit dem Sandkegelverfahren bleibt es beim Rätselraten. Gerade in Kerpen mit seinem Wechsel aus Löss, sandigem Kies der Mittelterrasse und den bindigen Auelehmen der Erftniederung kann die tatsächliche Dichte um mehrere Prozentpunkte von der Laborprognose abweichen. Das Verfahren nach ASTM D1556 und DIN 18125-2 liefert hier den belastbaren Nachweis, ob die Schüttlage wirklich standsicher ist. In unserer täglichen Praxis zeigt sich, dass dieser direkte volumetrische Ansatz auf beengten innerstädtischen Baustellen, etwa im Bereich Sindorf oder Horrem, oft die einzig praktikable Lösung ist, weil er keine aufwändigen Apparaturen benötigt und dennoch einen direkten Dichtewert liefert, der sich sofort mit der Referenzkurve vergleichen lässt. Wer diesen Schritt vor der Abnahme übergeht, riskiert spätere Setzungen, die sich in Kerpens Neubaugebieten schnell bemerkbar machen.
Ohne den richtigen Verdichtungsgrad wird aus einem gut geplanten Erdbauwerk im Rhein-Erft-Kreis innerhalb weniger Jahre ein Sanierungsfall – das Sandkegelverfahren ist unser direktes Kontrollinstrument.
Technische Details zur Leistung in Kerpen
Typische technische Herausforderungen in Kerpen
Die Niederterrasse des Rheins, auf der Kerpen liegt, birgt ihre Tücken im Detail. Die anstehenden Kiese und Sande sind zwar grundsätzlich gut verdichtbar, enthalten aber oft Linsen aus Schluff oder schwach organischem Material, die man beim Aushub kaum erkennt. Eine Felddichtebestimmung, die nur im Mittel gut aussieht, kann über solchen Schwächezonen hinwegtäuschen. Das Risiko konzentriert sich auf die langfristige Setzung: Eine um zwei Prozent zu geringe Dichte in einer Tragschicht unter der A4-Anbindung oder im Gewerbegebiet Europaring kann nach fünf bis sieben Jahren zu Rissen im flexiblen Belag führen. Hinzu kommt der hohe Grundwasserstand in Erftnähe, der bei unzureichend verdichtetem Material kapillaren Aufstieg und Frostschäden im Winter begünstigt. Wir erleben in Kerpen immer wieder, dass der Verdichtungsgrad in den oberen 10 cm eines Planums zwar passt, aber schon 15 cm tiefer die Werte drastisch abfallen. Genau deshalb protokollieren wir die Entnahmetiefe millimetergenau und verlangen bei kritischen Bauwerken eine engmaschigere Prüfpunktverteilung.
Benötigen Sie eine geotechnische Bewertung?
Antwort innerhalb von 24h.
Unsere Leistungen
Die Felddichtebestimmung ist in Kerpen nie eine isolierte Einzelmessung. Sie ist das letzte Glied einer Kette, die mit der Proctor-Referenz beginnt und mit einer fundierten Bewertung der Tragfähigkeit endet. Unsere Prüfleistungen vor Ort sind darauf ausgelegt, Ihnen genau diese vollständige Dokumentation zu liefern.
Verdichtungskontrolle im Erd- und Straßenbau
Direkte volumetrische Dichtebestimmung auf Planien, in Gräben und hinter Widerlagern. Wir prüfen den Verdichtungsgrad DPr nach ZTV E-StB und geben eine sofortige Rückmeldung, ob nachgewalzt werden muss oder die Lage freigegeben werden kann.
Qualitätssicherung für Leitungsgräben und Hausanschlüsse
Aufgrund der beengten Verhältnisse in Kerpens Wohnstraßen nutzen wir hier das kleinflächige Sandkegelverfahren, um die Verfüllung von Versorgungsgräben lagenweise abzunehmen und Setzungsschäden an der künftigen Straßenoberfläche zu vermeiden.
Übliche Fragen
Wie viele Sandkegel-Messungen brauche ich für eine Baustraße in Kerpen?
Die ZTV E-StB 17 gibt einen groben Rahmen vor, aber in der Praxis hängt das von der Homogenität des Bodens ab. Bei den wechselhaften Aueböden in Kerpen empfehlen wir mindestens eine Messung pro 200 m² Fahrbahnfläche, bei kleineren Grabenverfüllungen sogar engmaschiger. Entscheidend ist, dass jede optisch auffällige Zone separat beprobt wird.
Kann ich das Sandkegelverfahren auch bei nassem Wetter durchführen?
Das ist eine der häufigsten Fragen auf Kerpener Baustellen. Grundsätzlich ja, solange der Prüfbereich nicht unter Wasser steht. Der Sand selbst muss absolut trocken und rieselfähig sein. Wir schützen den Arbeitsbereich mit einem einfachen Schirm oder Zelt und bestimmen den Wassergehalt der entnommenen Probe im Labor, um die Trockendichte zu berechnen.
Was kostet eine Felddichtebestimmung mit dem Sandkegelverfahren?
Für Baustellen im Stadtgebiet Kerpen und den Rhein-Erft-Kreis bewegen sich die Kosten pro Einzelmessung in einem Rahmen von €90 bis €120, abhängig von der Anzahl der Prüfpunkte und der notwendigen Anfahrt. Bei größeren Prüflosen erstellen wir gern eine wirtschaftlichere Staffelkalkulation.
Welche Korngröße ist beim Sandkegelverfahren in Kerpen noch zulässig?
Die Norm setzt die Grenze bei einem Größtkorn von 31,5 mm. In Kerpen haben wir es oft mit Rheinterrassenkies zu tun, der gelegentlich gröbere Steine enthält. In diesen Fällen muss das Prüfvolumen vergrößert werden, oder wir weichen auf das Ersatzverfahren mit einem Flüssigkeitsvolumenmesser aus, falls die Norm das für den konkreten Anwendungsfall zulässt.
Wie schnell bekomme ich das Prüfergebnis auf der Baustelle?
Die volumetrische Bestimmung und Wägung vor Ort dauert etwa 20 Minuten. Wenn wir parallel dazu den Wassergehalt mit einem Schnelltrockner bestimmen, haben Sie den endgültigen Verdichtungsgrad DPr innerhalb einer Stunde auf dem Tisch. Ein vorläufiges Okay geben wir meist sofort nach dem Einwiegen des Sandes.
